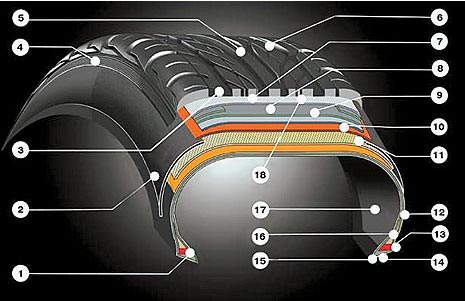

В радиальных шинах нити корда расположены вдоль радиуса колеса, а в диагональных - под углом к радиусу колеса, причем нити соседних слоев перекрещиваются. Радиальные шины более жесткие, у них больший ресурс, лучшая стабильность формы пятна контакта, меньшее сопротивление качению.

1. Бортовое проволочное кольцо
2. Боковина
3. Продольная канавка протектора
4. Плечевая часть протектора
5. Центральное ребро протектора
6. Протектор
7. Нейлоновый слой брекера
8. 2-й слой стального брекера
9. 1-й слой стального брекера
10. 2-й слой текстильного каркаса
11. 1-й слой текстильного каркаса
12. Бортовая лента
13. Пятка борта
14. Основание борта
15. Носок борта
16. Наполнительный шнур
17. Герметизирующий слой
18. Подканавочный слой протектора

Покрышка имеет следующие составные части:

- каркас - главный силовой элемент покрышки, состоящий из одного или нескольких слоев обрезиненного корда, закрепленных, как правило, на бортовых кольцах. Корд представляет собой ткань, состоящую из толстых нитей основы и тонких редких нитей по утку, изготавливаемую на основе натуральных или синтетических волокон, или тонких стальных нитей (металлокорд);
- брекер - внутренняя деталь покрышки, расположенная между каркасом и протектором и состоящая из нескольких слоев обрезиненного металлического или другого корда. Брекер предназначен для смягчения ударных нагрузок на шину, возникающих при движении автомобиля по дороге;
- протектор - наружная резиновая часть покрышки шины, как правило, с рельефным рисунком, обеспечивающая сцепление с дорогой и предохраняющая каркас от повреждений;
- боковина - слой покровной резины, расположенный на боковой стенке покрышки, предохраняющий каркас от наружных повреждений;
- борт покрышки - жесткая часть пневматической шины, обеспечивающая ее крепление на ободе колеса.
В брекере диагональных шин нити корда в смежных слоях пересекаются друг с другом под углом от 45 до 60°, а в радиальных - под углом от 45 до 65°.
Радиальные шины, в отличие от диагональных, имеют каркас с меньшим числом слоев корда, мощный брекер (чаще металлокордный), что обеспечивает им меньшую окружную деформацию при качении и меньшее проскальзывание протектора при контакте с дорогой. Радиальные шины имеют также пониженное теплообразование и меньшие потери на качение, большие сроки службы, выдерживают более высокую нагрузку и скорость.

Общие сведения


Шины по исполнению могут быть камерные и бескамерные, а по конструкции радиальные и диагональные. В зависимости от назначе­ния и условий эксплуатации шины подразделяются на:
дорожные (в обиходе называемые летними), предназначены для применения при положительных температурах на шоссейных доро­гах. Шины этого типа обеспечивают наилучшее сцепление с сухой и мокрой дорогой, обладают максимальной износостойкостью и наилучшим образом приспособлены для скоростной езды. Для движения по грунтовым дорогам (особенно мокрым) и зимой они ма­лопригодны.
зимние, используемые на обледенелых и заснеженных дорогах, сцепные качества покрытия которых могут изменяться в зависимо­сти от ситуации, от минимальных (гладкий лед или каша из снега и воды) до небольших (укатанный снег на морозе). Они обладают неплохими дорожными свойствами, несколько уступая летней "резине”. Многие зимние шины позволяют устанавливать шипы проти­воскольжения или имеют их.
всесезонные являются компромиссным вариантом между летними и зимними шинами, поэтому уступают по обеспечению сцепления и первым и вторым в соответствующих сезону условиях. Они позволяют круглогодично эксплуатировать автомобиль на одном комп­лекте шин.
универсальные обладают свойствами, позволяющими эксплуатировать их как на шоссейных, так и на грунтовых дорогах. Их целесо­образно применять для вседорожников, которые совершают примерно равные пробеги по шоссе и дорогам. Четкую границу между ними и всесезонными шинами провести бывает довольно трудно.
повышенной проходимости рассчитаны для бездорожья и мягких грунтов. Использовать такие шины желательно только при редком движении по шоссе. В противном случае они будут быстрее изнашиваться и создавать высокий уровень шума.


Основные размеры шин:


посадочный диаметр (d) на обод колеса, обозначается в дюймах;

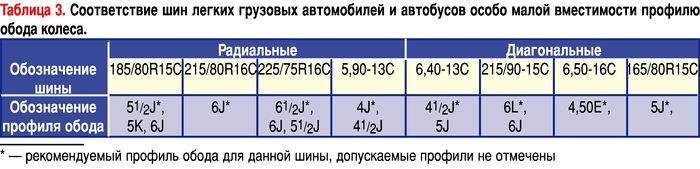

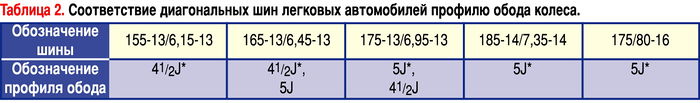

ширина профиля (s) смонтированной на обод и накачанной шины без нагрузки, обозначается в миллиметрах или дюймах. Этот раз­мер должен соответствовать посадочной ширине обода (табл. 1, 2, 3);
серия (h) — отношение высоты профиля к его ширине в процентах. Если серия отсутствует в маркировке, значит, это отношение 80% или более;
наружный диаметр (D) — диаметр смонтированной на обод и накачанной шины без нагрузки. Указывается в каталогах;
высота профиля (H) — разница между наружным и посадочным диаметрами. В обозначении шин не приводится.

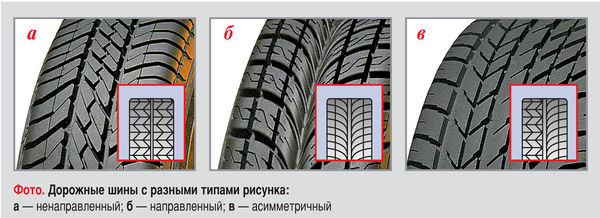

Рисунки протектора шин:

 -ненаправленный рисунок (фото а) — симметричный относительно радиальной плоскости колеса, проходящей через его ось вра­щения. Является наиболее уни­версальным, поэтому большая часть шин выпускается с таким рисунком;
 -направленный рисунок (фото б) — симметричный относительно плоскости, проходящей через середину протектора. Он обладает улучшенной способностью отвода воды из пятна контакта с дорогой и пониженной шумностью;
 -асимметричный рисунок (фото в) — не симметричный относительно центральной плоскости вращения колеса. Его используют для ре­ализации разных свойств в одной шине. Например, наружная сторона шины лучше работает на сухой дороге, а внутренняя — на мокрой.

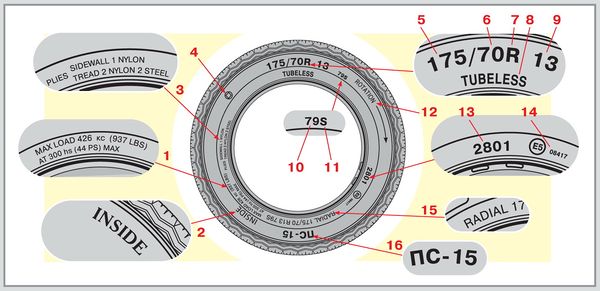

Обозначения шин:

Содержит информацию о разме­рах, конструкции шины, индексах скорости и грузоподъемности. В соответствии с действующими стандартами обозначение размеров может быть миллимет­ровым, дюймовым или смешан­ным.
1 — максимальная нагрузка и давление (по стандарту США);
2 — обозначение внутренней стороны шины при асимметричном* рисунке протектора. Наружная сторона в этом случае обозначается „OUTSIDE";
3 — количество слоев и тип корда каркаса и брекера;
4 — товарный знак завода-изготовителя;
5 — ширина профиля;
6 — серия;
7, 15 — обозначение радиальной шины;
8 — обозначение бескамерной шины;
9 — посадочный диаметр;
10 — индекс грузоподъемности;
11 — индекс скорости;
12 — обозначение направления вращения шины на автомобиле (при направленном рисунке протектора);
13 — дата изготовления, например 28-я неделя 2001 года (до 2000 года — трехзначное число);
14 — знак официального утверждения шины на соответствие Правилу № 30 ЕЭК ООН, условный номер страны, выдавшей сертификат, и номер сертификата;
16 — наименование модели.

Примеры обозначения шин по ГОСТ 4754-97:
1) 185/70R14
2) 215/90-15С
3) 5,90-13С
Цифры и буквы означают:
185; 215; 5,90 — ширина профиля в мм или дюймах;
70; 90 — серия (отношение высоты профиля к его ширине в процентах;
R — обозначение радиальной шины (в обозначении диагональной шины букву "D” не указывают);
14; 15; 13 — посадочный диаметр обода в дюймах;
С — индекс, обозначающий, что покрышка предназначена для легких грузовых автомобилей и автобусов особо малой вместимости.

В обращении встречаются шины с иными обозначениями, например:
1) 6,15-13/155-13
6,15 и 155 — ширина профиля в дюймах и миллиметрах;
13 — посадочный диаметр обода в дюймах.
Буквы R нет, значит шина диагональная. Поскольку не указано значение высоты профиля, оно превышает 80%.
2) 31х10,5R15 (для шин вседорожников, все размеры в дюймах)
31 — наружный диаметр;
10,5 — ширина профиля;
R — радиальная шина;
15 — посадочный диаметр.

Маркировка шин отечественного производства


В соответствии с ГОСТ 4754-97 на покрышку наносятся следующие обязательные надписи:
товарный знак и (или) наименование изготовителя;
наименование страны — изготовителя на английском языке — "Made in…”;
обозначение шины;
торговая марка (модель шины);
индекс несущей способности (грузоподъемности);

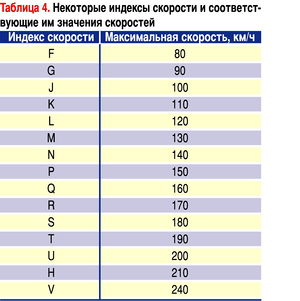

индекс категории скорости (табл.4);
"Tubeless” — для бескамерных шин;
"Reinforced” — для усиленных шин;
"M+S” или "M.S” — для зимних шин;
"All seasons” — для всесезонных шин;
дату изготовления, состоящую из трех цифр, первые две обозначают неделю изготовления, последняя — год;
"PSI” — индекс давления от 20 до 85 (только для шин с индексом "С”);
"Regroovable” — в случае возможности углубления рисунка протектора методом нарезки;
знак официального утверждения "E” с указанием номеров официального утверждения и страны, выдавшей сертификат;
"ГОСТ 4754”;
национальный знак соответствия ГОСТу (допускается наносить только в сопроводительной документации);
порядковый номер шины;
знак направления вращения (в случае направленного рисунка протектора);
"TWI” — место расположения индикаторов износа;
балансировочная метка (кроме шин 6,50-16С и 215/90-15С, поставляемых в эксплуатацию);
штамп технического контроля.



Маркировка зарубежных шин


На них могут быть некоторые другие обозначения:
"Тous terrain” — всесезонная;
"R+W” (Road + Winter) — дорожная + зимняя (универсальная);
"Retread” — восстановленная;
"Inside” — внутренняя сторона;
"Outside” — наружная сторона;
"Rotation” — направление вращения (для шин с направленным рисунком);
"Side facing inwards” — сторона, обращенная внутрь;
"Side facing outwards” — сторона, обращенная наружу (для асимметричных шин);
"Steel” — обозначение наличия металлокорда;
"TL” — бескамерная шина;
"ТТ” или "MIT SCHLAUCH” — камерная шина.



Рекомендации


Желательно, чтобы все шины, установленные на автомобиль, были не только одного размера и конструкции, но и одной модели и по возможности одного производителя. Несмотря на внешнее сходство некоторых рисунков протектора, каждая модель шин обладает комплексом свойств, присущих только ей. При установке на разные оси автомобиля шин с отличающимся, хотя и очень похожим ри­сунком (это допускается Правилами дорожного движения), сцепные свойства неизбежно будут отличаться, что может пагубно ска­заться на управляемости в критических ситуациях. В случае вынужденной установки не одинаковых шин необходимо по возможно­сти избегать следующих сочетаний:
низкопрофильная "резина” впереди и высокопрофильная сзади;
на ведущей оси переднеприводного автомобиля установлены шипованные шины, а сзади без шипов;
впереди установлены новые шины, а сзади полностью изношенные или наоборот и т.д.
Особенно опасны два последних варианта, так как на влажном или обледенелом асфальте сцепление задних шин с дорогой значи­тельно снижается, что может привести к заносу и ДТП.
Все шины, даже в пределах одного типа, различаются по химическому составу резины, внутренней конструкции и рисунку протекто­ра. Это связано с тем, что сделать "идеальную” шину, которая бы обеспечивала максимальную реализацию характеристик автомоби­ля при всех дорожных условиях, невозможно. Поэтому производители выпускают шины:
с определенной специализацией, когда наиболее развиты одно (или два) свойства (как правило, в небольшой ущерб другим). Напри­мер, шина для комфортного движения по шоссе, обладая низкой шумностью и хорошей плавностью хода, может не обеспечивать хорошую устойчивость и управляемость на высоких скоростях. Или шина имеет повышенный ресурс и обеспечивает снижение рас­хода топлива (по сравнению с другими моделями) за счет низкого сопротивления качению, но может не обеспечивать хорошей ком­фортности, устойчивости и управляемости. Как правило, все крупные производители (к сожалению, пока в основном зарубежные) указывают в рекламных проспектах, какими именно наилучшими свойствами обладает данная модель шины. Правда, при этом умал­чивают, какими свойствами "пожертвовали”;
с усредненными, примерно одинаковыми по величине, свойствами, для обеспечения приемлемой реализации характеристик автомо­биля в широком диапазоне дорожных условий.
Поэтому перед выбором шин необходимо определить:
какие свойства шин, помимо надежного сцепления, вам наиболее важны — "спортивность”, комфортность, экономичность и т.п.
условия, в которых будет большее время эксплуатироваться автомобиль;
максимальные грузоподъемность и скорость, габаритные размеры шины, которые должны соответствовать автомобилю.
При переходе на другую размерность желательно, чтобы не изменился наружный диаметр шины, который можно рассчитать по фор­муле: D = 25,4d+2sh,
где d — посадочный диаметр колеса (дюймы), s — ширина профиля шины (мм), h — серия шины (отношение высоты профиля шины к ее ширине в %). Рекомендуемые варианты замены приведены в табл. 5.
Необходимо учитывать, что эксплуатация шин на предельных скоростях и нагрузке значительно снижает их ресурс.

О грыжестойкости:

Увеличение индексов скорости и грузоподъемности не означает, что шина будет меньше бояться пробоев и притирания к бордюрам. Но небольшие преимущества все же есть. Более скоростные шины конструктивно прочнее в радиальном направлении. Зачастую благодаря усиливающей прокладке между брекером и каркасом. Такие шины чуть менее уязвимы к ударам но, как правило, более жесткие и шумные.
Шины с более высоким индексом грузоподъемности отличаются не только дополнительной подложкой, но и усиленными боковинами. Они действительно более прочные. У шин для автомобилей категории SUV усиливают подкладками еще и плечи, так что если предстоит ездить по разбитым дорогам, можно подобрать такие, подходящие по размерности и скоростным возможностям. Кстати, некоторые импортные автомобили для российского рынка производители комплектуют шинами заведомо большей грузоподъемности. Имейте ввиду, что они тяжелее, менее комфортны, и увеличивают расход топлива. К тому же, жесткие шины плохо гасят энергию ударов, потому больше страдают подвеска и кузов. Вариант некоторого увеличения «грыжестойкости» – увеличение давления выше рекомендованного на 0,3-0,5 бар. Но не забудем, что при этом ухудшится сцепление колес с дорогой и плавность хода.

В последнее время боковины шин некоторых производителей украсились картинками примерно следующего вида.
Слева направо это означает: лето, дождь, снег, экономия топлива, уверенное прохождение поворотов. Другие, если и вводят аналогичные значки, стараются держать их на сайте компании, ведь эта информация нужна лишь при выборе шин.
